LAVADORA MABE, COMIDO POR LA RATA



5 Comentarios

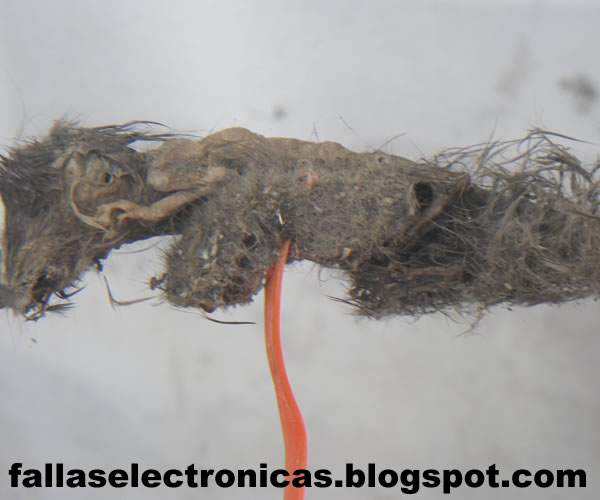

Nos llegó al servicio técnico esta lavadora Mabe que estaba literalmente comido por la rata, pericote, roedor..... La falla que mostraba era que prendía, luego entraba en protección y se apagaba. Pensábamos que se trataba de un cruce en la tarjeta, pero la sorpresa fue encontrar parte del cableado comido por la rata.... incluyendo las mangueras de drenaje y la manguera de nivel de agua..... Incluso encontramos a una de ellas incrustada en una manguera. dejo en imagen el diagrama para los que lo necesiten... Y a continuación las imágenes elocuentes de lo que un ratón puede hacer a una lavadora.































EQUIPO SONY MODELO HCD-GRX30 NO TIENE SONIDO



77 Comentarios

En poco tiempo nos llegaron 3 de estos equipos Sony, modelo HCD-GRX30.... los cuales nos llegaron sin sonido. En ocasiones anteriores tuvimos el mismo problema, sin sonido... llegamos entonces a la conclusion: este equipo trae problema con el pre-amplificador.



















Aquí la nomenclatura del mencionado equipo, lo pongo para que lo comparen con la maquina que posiblemente les llegó.
















De los 3 últimos equipos que nos llegó, 1 estaba por soldadura fría, entonces empiecen por revisar todo lo relacionado a soldadura fría.... he aquí el CI de audio.















De esta manera se presentan las soldaduras frías o falso contacto.... las 2 flechas amarillas de la siguiente imagen muestra el falso contacto.















Este es el CI M62493FP-A pre-amplificador.... los dos equipos restantes estaban mal el CI pre-amplificador.... se manifiesta calentando más de lo normal y no hay ningún tipo de señal que envíe hacia el amplificador de audio..... Podemos hacerle la prueba con un extractor de señal.... la otra prueba que se hace también es aplicando señal de audio al CI amplificador.





TELEVISOR TECMUN, EEPROM, NO ENCIENDE



14 Comentarios

Llegó al servicio técnico este televisor TECMUN, modelo TEC-2102M, el cual vino muerto, solo encendía la luz roja.















Este es la nomenclatura de la tapa posterior.















La jungla es el LA 76812 su alimentación horizontal es la pata 8 y su salida horizontal es la pata 27 es por donde sale el pulso para el driver horizontal.... entonces cuando hagan su revisión empiecen por estas 2 patas.
















Este es el regulador N552, se trata del KA 7805 es un CI regulador de 5voltios, el cual va alimentar al CI jungla, por la pata 8.
















El microprocesador es el LC863232B.... su alimentación lo recibe por la pata 12 y es de 5voltios.... y su pulso de salida es la pata 7.
















Aquí tenemos los 2 reguladores responsables del encendido del televisor.... el regulador de 5v tiene constantemente voltaje desde el momento de enchufar el tv, dándole previamente pulso al SW máster....este regulador de 5v alimenta el micro.... y el otro regulador de 12v es el que va alimentar la jungla, recibe el pulso atravez de 2 ó 3 transistores que viene del micro.... al costado del 7812 está un transistor de espalda se trata de un Bxxx por lo tanto es un PNP, este transistor es el responsable de hacer arrancar el 7812, y este a su vez el regulador 552 de 5v que a su vez alimenta la jungla.
















En la imagen muestro el regulador 552 y la pata 8 de la jungla.... les menciono todos estos puntos para que cuando no arranque el televisor que están reparando, sepan por donde encaminarse, Y tengan una idea de que mas hacer.
















En la imagen se muestran los CI de audio se trata de CD 5265CS.
















Me olvide decirles, cuando no encienda el televisor que están revisando, empiecen por cambiar la memoria... muchas veces entra en protección. Adjunto también el EEPROM, si es que lo necesitan.

PD. Para bajar los archivos deben hacerlo de la siguiente manera:
Abren el pony luego van a archivo en la parte superior izquierdo del pony,
Les va a salir el menú y dice abrir archivo de dispositivo, y luego clican el archivo bajado.... si no abre de esa manera verificar que tipo de extensión tiene el archivo… ósea si es .e2p, .hex, …eso es todo.

TELEVISOR NIVICO MODELO CTV-21U10F FALLA EN EL EEPROM



22 Comentarios

Llego al servicio este televisor marca NIVICO, modelo CTV-21U10F, vino de un colega que tuvo problema en repararlo... le entrego al cliente con imagen, sonido, una raya blanca en el medio, y le dijo que con el uso desaparecería.















Esto es la nomenclatura de la tapa posterior.... como les iba contando, después de 4 días murió y el dueño lo trajo a nosotros.
















Encontramos la tarjeta cortada no se por qué razón y mucha soldadura fría, por los datos que nos contó, sacamos la conclusión que tenia problema con el CI vertical..... Este es el chasis, pongo la imagen para que lo comparen con el de ustedes.














Encontramos también el transistor horizontal cruzado, se trata del C5296 lo reemplace con el BU2508AX también lo podemos reemplazar con el BU2025AX, no tiene diodo dámper.... tengan en cuenta que siempre que reparen estos televisores chinos, sugieran, es mas obliguen al cliente ponerle transformador de 220v a 110v, esto ya lo explique anteriormente.
















Después de cambiar el CI vertical y el transistor horizontal, nos apareció este problema, una franja a los costados, cualquiera puede pensar que es condensadores de ancho, eeprom, problema en zona horizontal, no es así.















El problema ocurre en estos 2 controles (resistencias variables), que se encuentran al costado del transformador driver horizontal.
uno de eelos regula lo oblicuo, ósea que sea recto o cóncavo y el otro el ancho de pantalla.















Este es su microprocesador, al lado está el eeprom, pongo la imagen para que comparen si es igual al de ustedes.... adjunto también el software del EEPROM.

Lavadora Electrolux quitar resina reparación de tarjeta



120 Comentarios

¿Como quitar resina dura de tarjeta electrónica de lavadora?

Es muy importante tener la técnica para poder quitar la resina dura que protege la tarjeta electrónica de la lavadora Electrolux. Siempre nos llega al servicio esta lavadora, pero este tipo de material puede venir en muchas marcas y modelos de lavadoras. el problema es cómo llegar a los circuitos electrónicos si está cubierto por una resina dura. Daré un tip cómo quitar sin dañar los componentes ya que traen muchos dispositivos por debajo, justamente donde vamos a trabajar, estos dispositivos son del tipo SMD.
quitar resina de tarjeta de lavadora electrolux
La tarjeta que esta con el recuadro azul es la que está cubierta con la resina dura, este material viene en su totalidad en la tarjeta y es un material muy duro. Muchas veces los dispositivos se recalientan a consecuencia de la dureza de este material porque no se disipa el calor. Este detalle hace que los componentes hagan falso contacto debido a la falta de disipación de calor y el falso contacto es el principal problema de este tipo de tarjetas.
mucha gente me pregunta si los componentes que están en la parte recalentada se alteran o desvalorizan, en algunos casos paso que si se alteran en otros no, entonces, es necesario de todas maneras hacer una revisión.
tarjeta electronica con resina dura lavadora
Empezamos entonces por preparar nuestra herramienta-casera que nos servirá para quitar la resina dura. Para ello necesitamos un destornillador plano, que no esté en uso, esto con la finalidad de usarlo como un pequeño cincel y nos ayude a retirar la resina de la tarjeta electrónica.
¿Cómo retiro la resina? muy fácil, ya con nuestra herramienta, colocamos la tarjeta electrónica de costado sobre la mesa, tal como nos muestra la imagen de abajo... colocamos el cincel al costado, busca la parte media y golpeamos con un pequeño martillo.
como quitar resina dura de tarjeta electronica
Como se muestra en la imagen, es la forma cómo vamos a ir desprendiendo la resina, una vez desprendida el primer pedazo, empezara a salir fácilmente. Si desean pueden ir calentado para que sea más fácil no hay problema siempre y cuando no se caliente mucho para no estropear los componentes SMD que están debajo.

herramienta casera para quitar resina

No se olvidar que se tiene que hacer con mucho cuidado de no desprender algún componente. Los golpes deben ser suaves y uniformes, tratando siempre de
colocar el destornillador en lugares donde no haya componentes que vayan a romper.
como reparar tarjeta de lavadora

La flecha amarilla indica el destornillador y la forma como debe ir sacando la resina.
cincel para quitar protector de tarjeta


El círculo rojo muestra el recalentamiento de la tarjeta.... solo se cambiaron 2 resistencias y quedo como nuevo.
como romper protector de placa de lavadora




Aquí tenemos la tarjeta totalmente limpia, listo para su reparación. en está oportunidad también quitamos el procesador para dar un re-soldado por si se movió. La muestra de como quitar el procesador lo mostraré en otro tema.
circuito electronico de lavadora electrolux


En este vídeo en el minuto 8:22 muestro la forma de quitar la resina dura a una tarjeta Electrolux. Como les mencione anteriormente, este tipo de material puede venir en muchos tipos de modelos y marcas de lavadoras, por tal motivo será muy importante saber y tener la técnica como retirar.
Este vídeo es completo y esta en dos partes, en ella muestro la reparacion y adaptación de los triac de motor... espero les guste, no se olviden valorar el vídeo.


Cómo reparar tarjeta lavadora Samsung



280 Comentarios

Reparación de tarjeta electrónica Samsung

Este tipo de tarjeta es quizá la que más ha usado Samsung en muchos modelos de lavadoras, tanto así que hasta el día de hoy nos llegan esta falla de la cual vamos a escribir largo y extendido.
La falla que muestra esta lavadoras puede darse de varias formas, tal como se indica a continuación:
    reparacion de tarjeta lavadora
  • Siempre nos muestra un error o un código en la pantalla, puede ser un 06, 21, o algo más raro. Esto sucede cuando presionamos, nivel de agua, temperatura del agua, tiempo restante.
  • Se presiona encendido y, no responde a los demás botones, pero si presionamos nuevamente, encendido se apaga.
  • Cuando se presiona encendido o cualquier botón, no responde a nada ni enciende ni nada.
Esto es uno de los pulsadores los cuales deben ser extraídos todos, en este caso esta tarjeta tiene 7 pulsadores... empezamos entonces por cortar la silicona con una cuchilla.
como reparar error 01 samsung
Estos pulsadores pueden venir en color negro y rojo, tal como muestro en las imágenes en los tienen el mismo problema y la falla puede venir en cascada, es decir, primero se malogra uno, si seguimos usando la máquina, el resto de los pulsadores seguirán deteriorando.

Después de esta pequeña explicación procedemos a retirar los pulsadores y la manera como solucionar este problema. Quiero recalcar que no siempre son los pulsadores los que fallan para ello debemos hacer prueba y descarte que aquí iré explicando paso a paso.

Cómo retirar resina de tarjeta electrónica

Para quitar la silicona de una tarjeta electrónica de las lavadora, lo podemos hacer de dos manera:


  • Si queremos retirar en su totalidad la tarjeta del plástico, lo podemos hacer calentando con una pistola de calor (termofusible) o un secador de cabello. Solo debemos calentar por la parte donde está el plástico, no por la silicona. Luego, empujamos o con un destornillador plano podemos palanquear. En lo particular este método no lo uso, pero lo dejo par los que se sienten más cómodo de trabajar usando esta forma.
  • El otro método es, cortar el plástico solo a la altura donde se necesita, como lo mostraremos en este post. Yo siempre uso este método quizá por costumbre o comodidad. Dependerá de cada uno la manera de trabajar o quitar la resina, pero los dos funcionan.
quitar resina de tarjeta de lavadora
Con nuestra cuchilla vertical cortamos el plástico calculando previamente en donde se ubican nuestros pulsadores, esta operación lo tenemos que hacer con mucho cuidado de no malograr la pistas del impreso, tenemos que calcular bien y cortar solo el plástico.
Luego con un destornillador plano procedemos a levantar lo cortado, no se olviden quienes lo hacen por primera vez, lo hagan con cuidado. Como les vuelvo a repetir no es bueno meter muy a fondo la cuchilla, se podrían cortar las pista, después con la práctica verán que es fácil.
como solucionar tarjeta de lavadora
En La imagen de la izquierda podemos ver como me quedó, solo abrí en la parte donde están los pulsadores porque son los que necesita descartar y solucionar.

Como les mencioné arriba, la falla podría ser otra cosa, pero tenemos que empezar por alguna parte y por experiencia propia en esta marca y modelos de tarjetas electrónicas casi siempre los problemas empiezan por los pulsadores, lógicamente estarán más seguros si se muestra algún código o error en la pantalla y aveces no siempre suele ser así.
codigo de error 04 lavadora samsung
Empezamos entonces por cortar la silicona, esto lo hacemos con nuestra cuchilla vertical, tenemos que hacerlo con mucho cuidado de no cortar las pistas del impreso, ya que nos causaría muchos dolores de cabeza si esto pasara como me paso a mí en algún momento.
Podemos usar cualquier herramienta para quitar la resina, incluso un destornillador plano, lo importante es, no cortar las pistas que ves en el impreso de la tarjeta.
Tratemos de no quitar mucha resina para no des-proteger mucho a la placa electrónica.

Cómo solucionar fallas en tarjeta electrónica Samsung



Las fallas en las lavadoras pueden ser múltiples, lo importante es identificar el problema, cabe mencionar también que las fallas en estas máquinas son recurrentes, es decir, que una máquina a otras se puede repetir el defecto y este es una de esos desperfectos repetitivos en esta marca y modelo.
Empezamos la solución de esta falla quitando la silicona justo debajo de los pulsadores de los cuales sospechamos.
Como verán nuestro corte es cuadrado, así es más fácil rellenar resina con nuestra pistola termofusible cuando ya está listo. Por ningún motivo aplicamos silicona de vidrio o de mayólicas porque es altamente corrosivo, a todo lo que son pistas de cobre lo corroe.
como quitar pulsadores a tarjeta samsung
En la imagen de la izquierda podemos apreciar los 2 puntos de soldadura, estas vendrían a ser la patas del pulsador, esto es por la parte del impreso, el cual vamos a desoldar para poder quitar el pulsador.




reparación de placa de lavadoraEn la imagen de la derecha podemos ver el botón por la parte de arriba, ya limpié a su alrededor para poder extraer,  también tiene corte cuadrado en la resina.
Bueno, entramos a ver cuál es la principal causa por la cual esta tarjeta falla, y por tal motivo, la lavadora ni siquiera enciende, esta como muerta.
solucion de codigo 01 en lavadora
Les doy una sugerencia, después de haber sacado todo los pulsadores, hacer una prueba a la tarjeta para comprobar si los botones son los culpables que se de este defecto, es decir, no enciende la placa por culpa de los interruptores.

La conexión a la red eléctrica lo hacen de acuerdo a la última imagen de este post. Como la tarjeta está sin pulsadores, hacer un puente con un cablecillo al botón de encendido (solo debe ser un toque). Automáticamente debe encender las luces, de esa manera prueban si la tarjeta funciona.
partes de una tarjeta de lavadora
Empezamos por desarmar los pulsadores, para ello debemos cortar el plástico, tal como se muestra en la imagen de arriba a la izquierda. Ojo, no corten todo el rededor del pulsador sino hasta la mitad para que al momento de armar esa mitad que no está cortado nos sirva de apoyo para el armado.
En la imagen de la derecha, tenemos el interruptor completamente desarmado, podemos apreciar todas las partes de la que está compuesto este interruptor. Entre las piezas tenemos una en especial, uno delgado y largo, centraremos nuestra atención allí y sabremos porque es el que debemos trabajar.
reparando placa de lavadora
Esta pequeña pieza es la culpable de todo el lío porque al recibir tantas aplastadas se hace curva hacia abajo y luego con el tiempo este conmuta el botón sin que lo presionen, queda conmutado y eso hace que la tarjeta no encienda, el procesador lo toma como error y no permite que la lavadora encienda.

A eso se debe el motivo por el cual les digo que deben quitar todos los interruptores y probar con un cable y descartar la tarjeta.
La manera de solucionar este problema es darle un pequeño doblez en el centro del dispositivo, así como se muestra en la imagen, presionar ligeramente porque es muy sensible y se dobla rápidamente.
lavadora samsung no enciende
Una vez hecho esto lavamos con una escobilla, thinner o bencina la base del pulsador.... y procedemos a ensamblar el pulsador. Empezamos justamente por el dispositivo delgado y largo. Lógicamente después de haber doblado, no se olviden que el doblez debe quedar hacia arriba, osea, el medio del dispositivo debe quedar hacia arriba y los extremos en los filos.
Hice algunas pruebas quitando esta pequeña pieza y realmente no hubo cambios, trabaja sin ningún problema. Así que si también lo quieren quitar no estaría mal que lo prueben de esa manera.
 Pero dejo como solucionar este problema porque siempre hay alguien que dirá; ¿por qué lo quitan?
lavadora samsung no programa
Continuando con el ensamblado del pulsador, procedemos a colocar la platina redonda, es la segunda pieza, pero si no ponen el larguito, será la primera.

Esta pieza redonda se comporta como el muelle o fleje de los contactos del interruptor. Escribo sobre el componente indicado con la flecha roja de la imagen de la izquierda.
lavarropa no funciona
Luego colocamos la mica de color ámbar que sirve de diafragma o suspensor al cual está pegado un trocito de jebe y sirve para presionar a los contactores y estos a su vez cerrar circuito.
En la imagen de la derecha podemos apreciar la mica mencionada y en uno de sus lados está ligeramente maltratado, no hay ningún problema con ese pequeño roto, eso sucedió al momento de quitar, cuando estaba haciendo el despiece.
como solucionar falla en lavadora samsung
Después colocamos la arandela de jebe, el cual es como una empaquetadura para que no le entre agua internamente al pulsador. Si miran detenidamente la imagen de la izquierda podrán darse cuenta que el filo del botón tiene la mitad del plástico que trabaja como seguro y el cual no lo corté totalmente, esto le mencione anteriormente, se darán cuenta cuando pongan la tapa y el pulsador.

Para terminar de ensamblar tenemos:

    codigo de error 01, 04 en lavadora samsung
  • La tapa con el pulsador rojo.
  • Las flechas amarillas indican desde donde empieza el corte del pulsador toda la parte de atrás es la que está sin cortar, entonces, al momento de armar les servirá de apoyo.
  • La flecha roja indica el punto quemado después de ensamblar el pulsador, sirve para fijar una vez ensamblado el pulsador.
Una vez soldado el pulsador en la tarjeta procedemos a rellenar de silicona los huecos. Podemos usar pistola termofusible para rellenar los huecos o alrededor de los interruptores.

como solucionar falla de encendido en lavarropa samsung
Dejo esta imágenes como muestra, pero también pueden usar barniz industrial, esmalte de uñas o cualquier sustancia que sirva como aislamiento y que pueda salir con algún disolvente para no tener el problema de quitar cuando queramos rectificar algo.

Nunca usemos silicona para vidrio porque es altamente corrosivo como les explique anteriormente
solucion de placa de lavadora
Como verán la resina cubre hasta la altura donde abrimos el pulsador, entonces la silicona nos sirve para asegurar el pulsador y de esa manera quedar fijo.


En otras oportunidades he usado pulsadores de lavadora LG de 4 patas adaptando a este sistema cuando todavía no había estos repuestos. Lo importante es la altura del pulsador en relación a los originales, así que no hay ningún problema adaptar otro tipo. Me imagino que este informe les servirá mucho a los colegas que viven lejos de las ciudades principales y no cuenten con los repuestos adecuados
y no les queda de otra que recuperar los mismos, como a mi amigo "Tenorio Ventura, de Nuevo Cajamarca".
como probar lavadora samsung
Y como último paso procedemos a probar la tarjeta, como menciono arriba es importante probar la tarjeta después de sacar los pulsadores y de esa manera descartamos si tiene algo mas.
entonces, para probar es muy fácil; ubicamos el terminal amarillo el que está cerca del transformador y del relay, entonces, ponemos nuestro cable multi uso en los terminales, como en la imagen de la derecha y el otro extremo al tomacorriente.

RESUMEN




Hacemos este post de reparación porque muchas veces no es fácil conseguir estos pulsadores, no lo venden en ciudades muy alejadas y en algunos países es más complicado conseguir. Repuestos que son mas fácil, no hay, imagínense este repuesto. Ahora, no se puede reemplazar por un pulsador simples que no está preparado para la humedad, y los repuestos de otra tarjeta, es necesario que tengan la misma altura.

A continuación te dejo un vídeo en el cual muestro la solución de una falla en tarjeta de lavadora Samsung con el error de código 01.
