COMO REPARAR TARJETA LAVADORA SAMSUNG

En esta oportunidad vamos a reparar una tarjeta SAMSUNG.... estas tarjetas tienen la particularidad de alterarse los pulsadores.
















Esto es uno de los pulsadores los cuales deben ser extraídos todos, en este caso esta tarjeta tiene 7 pulsadores... empezamos entonces por cortar la silicona con nuestra cuchilla vertical.
















Con nuestra cuchilla vertical cortamos el plástico.... calculando previamente en donde se ubican nuestros pulsadores.... esta operación lo tenemos que hacer con mucho cuidado de no malograr la pistas del impreso.... tenemos que calcular bien y cortar solo el plástico.















Luego con un destornillador plano procedemos a levantar lo cortado.... no se olviden, quienes lo hacen por primera vez, lo hagan con cuidado, con la practica verán que después es fácil.















En mi caso, así me quedo mi tarjeta.
















Empezamos entonces por cortar la silicona, esto lo hacemos con nuestra cuchilla vertical, tenemos que hacerlo con mucho cuidado de no cortar las pistas del impreso, ya que nos causaría muchos dolores de cabeza como me paso a mí.... utilizamos la cuchilla, porque el corte nos queda perfecto.
















Como verán nuestro corte es cuadrado, así es mas fácil rellenarlo de silicona cuando ya está listo... estas 2 soldaduras son las patas del pulsador... esto es por la parte del impreso, el cual vamos a desoldar.

















Aquí vemos el pulsador cuando está limpio para poder sacar... también tiene corte cuadrado en la silicona.
















Bueno, entramos a ver cuál es la principal causa por la cual esta tarjeta falla, y por tal motivo, la lavadora ni siquiera enciende.... esta como muerta.
les quiero dar una sugerencia, después de haber sacado todo los pulsadores, hacer una prueba a la tarjeta, la conexión la hacen de acuerdo a la última imagen de este post.... y como no va tener pulsador la tarjeta, hacer un puente con un cablecillo al botón de encendido.... automáticamente deben encender las luces, de esa manera prueban la tarjeta si funciona.
Empezamos por desarmar los pulsadores; para ello debemos cortar la silicona.... así como en la imagen siguiente. Ojo, no corten todo el rededor del pulsador sino hasta la mitad y luego utilizar el criterio
















El que causa todo el lio en esta tarjeta es este dispositivo que lleva dentro.... se trata de la laminita delgada y larga.
















La manera de solucionar este problema es dale un pequeño dobles en el centro del dispositivo, así como se muestra en la imagen... presionar ligeramente porque es muy sensible y se dobla rápidamente.
porque hacemos esto... tanto uso este dispositivo se arque asía abajo, por tal motivo se pega a los contactares del pulsador, entonces al estar pegados a los contactares hacen cruce en la tarjeta y por eso el microprocesador lo reconoce como error y no permite que la lavadora se encienda o funcione.















Una vez hecho esto lavamos con una escobilla, thinner o bencina la base del pulsador.... y procedemos a ensamblar el pulsador... empezamos justamente por el dispositivo delgadito y largo. Lógicamente después de haber doblado... no se olviden que el dobles debe quedar asía arriba, ósea el medio del dispositivo debe quedar asía arriba y los extremos en los filos.















Luego colocamos el círculo de metal ese vendría a ser el muelle o fleje.
















Luego colocamos la mica que está pegado con el jebecito, este sirve a la vez como aislamiento para que no entre el agua.

















Después colocamos la arandela de jebe, el cual es como una empaquetadura.
















Y por último la tapita con el pulsador rojo.
las flechas amarillas indican desde donde empieza el corte del pulsador toda la parte de atrás es la que está sin cortar.

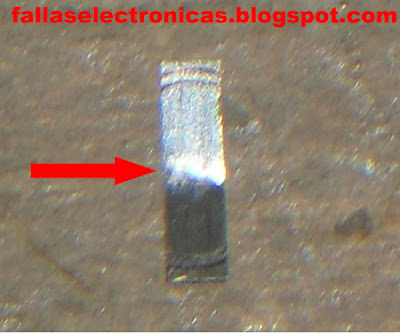

la flecha roja indica el punto quemado después de ensamblar el pulsador, sirve para fijar una vez ensamblado el pulsador.















Una vez soldado el pulsador en la tarjeta procedemos a rellenar de silicona los huecos... se utiliza silicona de caliente para este propósito.

















En la imagen de abajo se muestra al pulsador ya instalado y siliconado.... como verán la silicona cubre hasta la altura donde abrimos el pulsador, entonces la silicona nos sirve para asegurar el pulsador y de esa manera queda asegurado.















Y como último paso procedemos a probar la tarjeta... como menciono arriba es importante probar la tarjeta después de sacar los pulsadores y de esa manera descartamos si tiene algo mas.
entonces, para probar es muy fácil; ubicamos el terminal amarillo el que está cerca del transformador y del relay, entonces ponemos nuestro cable multi uso en los terminales, como en la imagen de abajo.... y el otro extremo al tomacorriente.
















PD: hacemos esta manera de reparación por que muchas veces no es fácil conseguir estos pulsadores por qué no lo venden y en algunos países es más complicado conseguir.... si repuestos que son mas fácil de conseguir, no hay, imagínense este repuesto... ahora, no se puede reemplazar por un pulsador que no está preparado para la humedad... y los repuestos de segunda no te garantiza que quede bien porque ya están usadas.







¡Servicio técnico en Lima!
Representante Exclusivo de

fallaselectronicas.com

Nextel:     51*106*6674
Movistar:  99 – 980 – 6674
Claro:       98 – 611 – 1674

Fallas Electronicas .com, Actualizado en: 0:17
Escrito por: fallaselectronicas- juan luis

176 comentarios :

Anónimo dijo...

hola, mi nombre es Reiner carrasco y tengo un problema con esta tarjeta electronica de una lavadora samsung pequeña maravilla y el problema es que se volvio loca y al prenderla se activa automaticamente la bomba de agua y gira el tambor lentamente.

como se un poco de electronica me di cuenta que 1 resistencia de 620 h se habia quemado como tambien el triac y un chip de 14 patas que estaba entre los botones de inicio y encendido. los cambie y el problema estaba resuelto. pero depues de lavar 4 lavados volvio al mismo problema quemando la misma resistencia y lo mas probable es que el triak y el chip tambien...bueno todos estos componentes los saque de otra tarjeta igual pero ahora no se que es lo que esta fallando que me produce el mismo problema.

1º cambie solo la resistencia y se quemo haciendo que el tambor girara lentamente y botando el agua
2º me di cuenta del triak malo lo cambie y ahora solo se activa la bomba de agua
3º cambie el chip de 14 patas y se resolvio el problema por 4 lavados y volvio a lo mismo solo que ahora entra el agua sin parar

¿que es lo que no me he dado cuenta que esta fallando?

si me pudieras ayudar te lo agradeceria enormemente

esperando prontamente tu respuesta se despide

REINER CARRASCO

JUAN LUIS dijo...

Reiner….
Esta consulta te la respondí anteriormente en tu comentario. Pido a todos los amigos que comentan suscríbanse para recibir sus respuestas tal como se menciona en el cuadro de comentario… para que no se pierdan la respuesta.
En cuanto a tu falla, tienes que hacer lo siguiente: soluciona la tarjeta nuevamente pero esta vez revisando los diodos y condensadores de la fuente y si puedes sustitúyelos, revisa el regulador de 5 voltios de la fuente sustituye su condensador…. Desarma completamente la bomba verificando que la bobina no esté quemada y que dentro no haya barro (dentro del rotor).
Cuando hayas solucionado todos estos percances remplaza al motor y a la bomba de agua con focos (bombillos) de 100 Watt. Has la prueba y mide con el tester si se altera los voltajes d alimentación del inversor (el IC de 14 patas) busca en internet su data shett.
Para hacer la reparación de esta tarjeta retira completamente la resina o silicona de la parte de debajo de la tarjeta, cuando termines te enseñaré como debes sellarlo.

Comenta para seguir.

eskayreiner dijo...

ok cuando trate de hacer todo lo que me pediste te comento como me fue...y como se rellena?...solo con silicona normal?

Santiago Flores dijo...

Hola mi nombre es Santiago Flores y tengo un problema con milavadora samsung esta cuando se la prende da tres vueltas y sale E1 NO SE LLENA DE AGUA y asi se le pasa no lava

JUAN LUIS dijo...

Santiago…
Revisar:
El presostato
Cableado del presostato
Terminal o conector del presostato
Las lavadoras Samsung tienen un chip en la tarjeta que cuando se altera o quema ocasiona esta falla, asi que posiblemente sea problema de tarjeta.

Saludos.

Cibermss dijo...

Amigo JUAN LUIS tengo una lavadora sansung de 5 kilos y el unico problema q tiene es q cuando pongo el maximo nivel de agua solo se llena hasta el minimo y empieza a lavar osea no llega con mucha agua el cilindro q podria ser el problema?? gracias por cualquier ayuda q me hagas llegar ..

cibermss dijo...

Pd. el ciclo de lavado, enjuagado y centrifugado funciona muy bien.

JUAN LUIS dijo...

Cibermss…
Sustituye presostato para descartar… de seguir tu falla revisa manguerita de presostato y por ultimo tarjeta.

Saludos.

JUAN CAR dijo...

BUENAS: MI LAVADORA SAMSUNG NO LE FUNCIONA EL PULSADOR DE INICIO/PAUSA

JUAN LUIS dijo...

Juan car…
Es posible que tu pulsador o botón este mal, tienes que llegar de alguna manera al impreso y puentear con un cable dicho pulsador para poder determinar y es el pulsador, impreso u otro dispositivo.

Saludos.

Anónimo dijo...

hola amigos soy tecnico de linea blanca en huancayo quisiera saber donde consigo la mica o plastificado del panel de control de las lavadoras digitales

Anónimo dijo...

Hola tengo una lavadora Samsung y el display enciende todas las luces pero de ahí no pasa, Noe deja hacer nada ni apretar ningún botón

jokusberryfine dijo...

hola amigos mi nombre es juan romero estoy revisando una lavadora lg fuzzy logic de 14.5kg pues segun su propietario estaba en el ciclo de lavado cuando se quedo muerta, la tuve por ahi desconectada, casi una semana mientras le llegaba su turno y para mi sorpresa arranco la rpograme para el lavado automatico de tambor, y empezo a hacer su trabajo pero al tener casi cinco minutos de trabajose volvio a quedar como muerta ya he revisado la entrada de corriente y todo esta bien quisiera por favoor me ayudaran por que no cero que sea la tarjeta que este mala.. les agradecere su comentario amigos gracias...

JUAN LUIS dijo...

Jokusberryfine…
yo me atrevería a decirte que está mal la tarjeta… cuando dices muerta es porque se apaga totalmente o por qué no te hace caso y las luces están encendidas?
Si está totalmente muerta, es posible que este mal el primario o secundario de la alimentación de la tarjeta… revisa voltajes del micro inversor.
La otra opción es que retires todos los pulsadores y hagas las pruebas sin ellas. Lógico esta que debes usar un cable para hacer la conmutación.
Saludos.

Estuardo Hernández dijo...

Hola, mi nombre es Estuardo Hernández. Resulta que se quemó el transformador de mi lavadora Samsung. El tranformador dice solamente el voltaje de entrada y no el de salida. Por favor puede decirme el voltaje de salida, para poder cambiarlo. Gracias
Mi correo es tayohernandez@gmail.com

Polido dijo...

Hola, soy Pol de Guatemala: tengo un problema con una lavadora samsung, al terminar el ciclo de lavado, al centrifugar toda la ropa esta solo de un lado y el tambor empieza a golpear del lado donde se acumula la ropa. Ya se probo todo lo mecanico y funciona bien. Creo entonces que es un problema electronico, ya extraje la tarjeta, pero no se cual componente de la tarjeta tenga que revisara y/o cambiar. De antemano gracias. (UNICELL0037 A/L S-T1TT20C-09 codigo de la tarjeta)

Anónimo dijo...

hola amigos mi nombre es richard uslar (bolivia)tengo un problema con la tajeta ,probando la tarjta fuera del equipo msale un cdgo E1 , LUEGO COLOCANDO la tarjta al equipo hacemos el procedimieto como para lavar.trabaja como 5minuto y para, y en el visor de tiempo delavado me sale el numero 13. la prgunta cual o q debo revisar les agradecere su ayuda gracias..

Fredy Ramírez dijo...

Hola
necesitode de su alluda
tengo una lavadora samsung que al colocar el programa de centrifugado esta no hace nada, solo al cabo de un minuto aprox se activa el motor, pero no la bomba de desahue

EnrikE cabrera dijo...

hola me llamo Enrique cabrera de merida yuc. mex. tengo un problema con una lavadora sansung WA14H6
al presiona el encendido la lavadora al parecer esta bien pero sin importar cual sea la prigramacion k se le de al pulsar inicio empieza a dar pitidos y en el display a parece dE y de ahi ya no hace nada, si la apago y la vuel vo a encebder vuelve a pasar lo mismo, me imagino k podria ser el circuito de cierre de la tapa pero no se ni en dinde se encuentra ni como localizarlo, si alguien me pudiera ayudar se lo agradeceria mucho... de antemano gracias

leo dijo...

saludos tengo una de 5 kilos a veces funciona bien pero otras veces la enciendo y prnden todos los leds y asi se queda como colgada, sin hacer el sonido caracteristico de encendido simplemente se encienden todos los leds y ya. A veces intenti y arranca bien pero pasan dias para que esto suceda si es que sucede de resto esta asi con esa falla. ¿Que podra ser? gracias

Rodolfo Solórzano dijo...

Que tal amigo, escribiendo desde México. Una pregunta, tengo una lavadora samsung con una tarjeta identica a la que muestras en el ejemplo. Prácticamente todo en la tarjeta funciona correctamente. El problema que tiene es cuando se presiona el pulsador de Inicio/Pausa. Una vez pulsado, suena el bip de que empezará el ciclo de lavado, y luego pareciera que el sistema se atora, pues ya no hace ningún proceso, ni permite presionar otro pulsador, excepto el de apagar. Crees que el problema este en el pulsador, o será otro componente en la tarjeta?

Gracias por las guias, son muy interesantes y de mucha ayuda.

Saludos.

JUAN LUIS dijo...

Estuardo…
Por lo general los transformadores son de 12v.

Polido…
Tienes que ubicar el CI inversor ese es el que da le giro… está entre el botón de encendido y play.

Richard…
No se puede probar o testear una tarjeta sin conectar el nivel de agua por protección se pone en E1.
Que marca es la lavadora?
Llena el agua?
Suena algun pito?
Llena rápido el agua o demora?
Coloca más datos amigos.

Fredy…
El motor gira?
Se mueve la tina con toda el agua?
Probaste el motor si esta bien?
Si inclinas la manguera sale el agua?

Enrike…
Aquí en el blog tenemos mocha información sobre ese tema búscalo en el menú de lavadoras.

Leo…
Es posible que este mal tu botonera, has el descarte.
Rodolfo…
Te está sucediendo lo mismo que leo… aquí en el blog tenemos este tema sobre esa falla. Entra al menú de lavadoras y busca este tema.

Saludos a todos.

Anónimo dijo...

buanas noches juan luis es jose torres desde venezuela tengo una samsug wa80u3 hece mas de un año presento error 1E paraese momento me recomendastes que cambiara el presostato lo hice y funciono bien ahora otra ves dio error 1E le cambie el presostato no da erro paro no lava, no hace la centrifuga.pero si le doy encender y luego inicio lo hace pero por 7 sengundos agradesco en lo q me puedas ayudar GRACIAS

alexa m.e dijo...

hola pf tengo una lavadora samsung wash peru de 13 kilos el problema es solo que cuando empieza a lavar hace el ruido del sonidoi de una quena al soplar por cada dos movimientos del tambor es un sonido que lo hace solo hasta la mitad del proceso del lavado y es muy agudo despues de pasar la mitad del lavado funciona normal pero ese ruido de quena me molesta ayudeme gracias

Orbelin Galindo Mancilla dijo...

Hola Juan Luis

Soy Mexicano y tengo una lavadora Samsung de 14.5 kg que tenia un problema que marcaba E1 pero gracias a la informacion proporcionas se resolvio y ahora trabaja bien el problema que presenta ahora es que si se ponen PAUSA o se deja encendida se apaga y no vuelve a encernder lo tengo que desconectar de la energia electrica y dejarlos unas horas y vulve a funcionar sin problema y he notado que se calienta un poco en el display por donde esta en botom de encendido me podrias dar una sugerencia

Polido dijo...

Hola, soy Pol.

solo para comentarte que ya repare la tarjeta, el problema era que el motor solo giraba en un sentido. Cambie uno de los triac, y listo. No fue nada de micro.

Gracias por el consejo y por todo el conocimiento que pones a nuestra disposicion.

saludos

Anónimo dijo...

hola que tal mi nombre es Erick

tengo dos problemas con dos lavadoras distintas.

el primero es con una samsung al encenderla y dar inicio se apaga y ya no te deja hacer nada hasta que la desconectas, cuando la desconectas se desenergiza el rele entonces si se queda energizada pero sin dejarte hacer nada y con el display apagado que podra ser???

el otro es con una LG al encenderla y dar inicio la bomba se activa y por tal motivo no lava y no activa al drain motor (no desembraga) que podra ser???

creen que mi problema sean las tarjetas???

si es asi podrian orientarme porfavor.

espero su respuesta..

saludos

victor chaves dijo...

Hola amigos soy de costa rica tengo una lavadora sansung que al encenderla en la pantalla aparece E9 y suena una alarma gracias

Wilmer Chudan dijo...

HOLA AMIGOS MI NOMBRE ES WILMER
TENGO UNA LAVADORA SAMSUNG TIENE LA MISMA O PARECIDA LA TARJETA Q MUESTRAN EN LA FOTO.

EL PROBLEMA ES Q CUANDO CONECTO A LA CORRIENTE HAY MOMENTOS QUE ENCIENDE NORMAL COMO HAY MOMENTOS Q SE APAGA.
SI ES QUE ENCIENDE NORMAL: AL MOMENTO DE CALCULAR EL NIVEL DEL AGUA LO HACE NORMALMENTE EMPIEZA A INGRESAR EL AGUA, PERO TENGO Q TENER ACTIVADO LAS DOS ENTRADAS DE AGUA (FRIA Y CALIENTE).
AL EMPEZAR A BOTAR EL AGUA DE ENJUAGUE NO LOGRA BOTARLO. AL CENTRIFUGAR, EMPIEZA A GIRAR EL TAMBOR POR MOMENTOS MUY LENTO O RAPIDO Y SE DETIENE Y LUEGO VUELVE A GIRAR.
CUAL SERA EL PROBLEMA?
NECESITO SU AYUDA. MUCHAS GRACIAS.

yosy dijo...

Que tal , soy de Ciudad de Panamá tengo una lavadora sansung wa80u3 y cada ves que la enciendo aparece IE , a veses tengo semanas sin usarla y cuando hago la prueba la lavadora anda lo mas de bien . pero llega un momento que aparece ese bendito codigo

JD dijo...

amigo ya te hice otra pregunta en otro post tuyo, en realidad lo que paso es que todos los aparatos que tenia conectados no encienden porq llego una subida de energia en la casa, mi lavadora es igual a esa, se le podria haber quemado el tranformador tanto a la tarjeta de la lavadora como a la de la nevera? ambos huelen a qmado.

TATIANA ROMERO dijo...

HOLA MI NOMBRE ES TATIANA, SOY DE PERU, MI LAVADORA ES SAMSUNG DE 5 KILOS, DEJO DE FUNCIONAR Y SE APAGO EL PANEL Y YA NO QUERIA NO PRENDER, LO LLEVE A QUE LE REVISEN LA TARJETA, YA LA ARREGLARON Y YA PRENDE Y LLENA EL AGUA PERO LAVA, OSEA NO GIRA, SI RETIRA EL AGUA PERO NO CENTRIFUGA, ESTUVE LEYENDO QUE PUEDE SER EL BLOCAPUERTA, MI PREGUNTA ES DONDE SE ENCUENTRA EL BLOCAPUERTA Y EN CASO QUE OTRA SUGERENCIA ME DAS PARA PODER REPARAR MI LAVADORA PORFAVOR, GRACIAS

Antonio dijo...

Hola Juan Luis, soy de Lima, tengo una Samsung Wash Peru WA833SAT de 6kg, hace todo el proceso de lavado pero al intentar centrifugar suena como un clip, pero no inicia el centrifugado, y comienza a llenar de agua. y el tiempo se vuelve a iniciar como si comenzara el proceso desde cero.

Agradeceria tus sugerecias por favor.

Gracias.

Anónimo dijo...

hola amigos soy de el salvador y tengo una labadora sansung que me esta fallando aparentemente en el menu da todo bien pero se oye como sonido de corto fuerte y de trasfondo suavesito se oye los funcionamiemtos normales de la labadora pero no funciona nada si me pueden ayudar porque mi biejita ya se canso de labar a mano gracias por su ayuda amigos

Anónimo dijo...

tengo un problema con una labadora SANSUNG MODELO SW-5C1P1AFG. funciona dos y tres vueltas y se apaga y sale un codigo 1E no hay ese modelo de presostato,. que puedo hacer para solucionar este problema. te agaradeceria si me ayudaras con este problema

luis J dijo...

saque untriac de la lavadora samsum pero no se de que tipo puedo comprar , me pueden ayudar. la lavadora es de 110 voltios

Anónimo dijo...

Hola amigos, los saludo desde Uruguay, tengo una lavarropa SAMSUNG WA95Q3WEP, que despues de haberla parado antes de terminar el ciclo de centrifugado, se apago y no prende mas. La placa luce distinta, ya que la fuente aparenta ser conmutada. Juan Luis, podra Ud. tener voltajes de testeo en los componentes para detectar la falla. Aprovecho para felicitarlo por este foro de tanta utilidad. Saludos, Esteban

fallaselectronicas- juan luis dijo...

Esteban... es decir que no tiene transformador, pero si tiene estabilizador de voltajes y estas de que valor son?
estas lavadoras tienen un fusible en la parte de atras donde esta las entradas de agua, lo revisaste?
saludos.

Anónimo dijo...

Estimados señores,tengo una lavadora SAMSUNG AUTOMATICA que no quiere hacer el pesaje de la ropa en el modo fuzzy debido a que la misma no rota el aspa para lavar, se saco el arranque y esta en buenas condiciones, se saco el motor y el mismo tambien esta en buenas condiciones, los cableados y conectores estan completos y sin sulfatar, que otra cosa debo revisar?

Anónimo dijo...

hola soy jaime de cali colombia.tengo una lavadora sansum INTENTA TRABAJAR PERO APARECE E1 LE CAMBIE EL PRESOSTATO Y SIGUE IGUAL GRACIAS

fallaselectronicas- juan luis dijo...

jaime, el error E1 implica directamente a tres cosas pero directamente al presostato, pero puede ser también: cableado hacia el presostato, sulfatación de los conectores y tarjeta electrónica.
los presostatos no se revisan ni se reparan, se sustituyen.
saludos.

Anónimo dijo...

Buenas tardes me llamo Marlon Ramos les saludos desde Honduras le explico el problema
Tengo una lavadora samsung wa10d3 yo enciendo la lavadora y selecciona la función y luego no arrancaba el proceso... Revise el capacitor y lo reemplace ahora enciendo la lavadora y lo que me hace es que enciende todos los leds y no me deja seleccionar nada... Hay veces que la enciendo y se apaga sola.

Anónimo dijo...

leonardo venezuela tengo una lavadora sanzumg de 10 kg y no enciende ninguna luz , creo que debe de ser el transformador requiero ayuda para estar seguro de destaparla por la parte tracera, y si es el tranformador que esta dañado requiero informacion sobre el voltage de salida , gracias por la ayuda que me pueda facilitar la repacion de dicho equipo

fallaselectronicas- juan luis dijo...

Leonardo, lo primero es saber si tienes el conocimiento necesario para realizar esta revisión, no vaya ser que por ahorrarte unos bolivares te vayas a causarte daño.
saludos

Anónimo dijo...

Hola Juan, da la casualidad que la lavadora de mi esposa tiene ese mismo control, es una SAMSUNG WA10D3, el Panel Board es igual al del ejemplo que has mostrado, el problema que tiene la nuestra es que
1) La encendemos con cualquier programacion
2) Al pulsar el boton de arranque suena el pitico y se apagan todos los LED
3) Tenemos que encenderla de nuevo pulsando el boton respectivo y repetimos el proceso y se presenta de nuevo la falla, agardeceria cuqlquier sugerencia tecnica que me ayude a resolver o corregir esta falla.Gracias

Anónimo dijo...

Hola Juan me disculpa por no identificarme en mi mensaje anterior en donde hago mencion sobre una lavadora Samsung WA10D3 y la cual posee un panel de control similar al de tu ejemplo, mi nombre es Angel Cardenas y soy de Maracaibo-Venezuela,la encendemos sin problemas pero al pulsar el boton de arranque se apaga totalmente,necesitamos sugerencias tecnicas para tratar de corregir la falla.Gracias

fallaselectronicas- juan luis dijo...

Angel, solo tienes que hacer lo que dice la solución del problema... dejame decirte que no solo es igual a la tarjeta e incluso es la misma falla.
saludos

Benedicto Soto Babilonia dijo...

benedict desde Lima Peru
mi lavadora samsung wa8093 parpadean las luces del tablero al encender y luego se que da asi parpadeando tengo que desconectarla para que deje de parpadear y esta como bloqueada he sacado la tarjeta por que ya la han reparado hace un año por el mismo problema como hago parece que se ha quemado una cosita verde que no se como se llama donde la compro? y como se llama? y donde la cambian? gracias de antemano

Anónimo dijo...

Hola a todos! mi nombre es Ernesto de Aguascalientes, México y mi pregunta es la siguiente:
Mi lavadora es Samsung modelo wa11k2qm y el problema que presenta es que en el ciclo de lavado la tina o canasta se desplaza muy lenta no así en el ciclo de centrifugado que lo hace en forma adecuada. Podrían asesorarme al respecto.
Gracias de antemano y Felicidades!

Anónimo dijo...

buenas tardes mi nombre es ysael y soy de Venezuela.. el problema es el siguiente, tengo una lavadora sansumg sw10c1sp y presenta la siguiente falla... hago todo el procedimiento para ponerla a fusionar y luego que realiza el primer ciclo de lavado y debe ponerse en funcionamiento la centrifuga emite un pito, se detiene e indica el mensaje dE y el único botón que funciona es el de prender y apagar... Agradesco de ante manos su colaboracion.. Gracias.

fallaselectronicas- juan luis dijo...

Ysael, este tema lo hemos tocado en mas de una ocasión, por el error se deduce que tu falla esta en uno de los sensores de puerta... revisa el blog en el menú de lavadoras y encontrarás tu falla.
saludos

Alexander herrera dijo...

saludos amigo, en esta oportunidad tengo un problema con una lavadora mabe, la misma no realiza el proceso de lavado , ella llena agua y descarga pero al momento de realizar el ciclo de lavado , quedan los led intermitentes y no hace nada, que podra ser, gracias

Anónimo dijo...

AMIGO VIVO EN GUAYAQUIL EL TABLERO DE MI LABADORA ES EL MISMO QUE ESTA EN EL EJEMPLO MI PROBLEMA ES QUE PULSO LA BOTONERA DE INICIO SALE UN PITO Y EN EL DISPLEY APARECE 01 HAY SE QUEDA BLOQUEADA NO HACE NINGUNA FUNCION SE PULSA LOS BOTONES IGUAL SE QUEDA BLOQUEADA

fallaselectronicas- juan luis dijo...

Alexander, revisa los sensores.
saludos

Alexander herrera dijo...

Juan t cuento que vino un técnico a revisar y determino que es la tarjeta, pero yo revise minuciosamente los integrados y se ven perfectos no hay componentes quemados ni nada extraño, esos sensores que hablas donde c encuentran?

fallaselectronicas- juan luis dijo...

Alexander, de cuantos kilos es tu lavadora? modelo? haz revisado capacitor del motor, suelen reventarse, sensor de puerta.
saludos

Alexander herrera dijo...

Juan Luis , el modelo es Lavadora Mabe Modelo Lma 1383p de 13.5 kg, aun no he revidsado el capacitor del motor

fallaselectronicas- juan luis dijo...

Alexander, eres técnico? si lo eres podré darte pautas, pero sino, no hablamos el mismo idioma.
saludos

Anónimo dijo...

Buenas tardes me llamo Eduardo y soy de Tabasco, Mexico, mi lavadora es samsung y tiene una tarjeta igual a la que muestras, pero la falla es que al presionar el botón de encendido/apagado emite el sonido característico y hasta se puede programar el ciclo de lavado preferido, sin embargo, al presionar el botón de inicio/pausa emite el sonido y los leds quedan encendidos, pero ya no hace nada,queda como bloqueada y solo responde el boton de encendido/apagado, los demás no.
en este caso no creo que sean los pusadores pues como te dije funcionan todos hasta que se presiona el de inicio. que otra cosa puede ser, será un Triac? Agradezco de antemano tu ayuda

fallaselectronicas- juan luis dijo...

Eduardo, la falla esta en la tarjeta, tienes que sustituirla o mandarlo a reparar.
saludos

Anónimo dijo...

Buenas tardes, soy Eduardo de tabasco Méx. disculpa mi insistencia, pero lo que quiero es si me puedes ayudar a reparar la tarjeta, dándome sugerencias de revisión de los componentes; como te dije yo pensaba que era uno de los triacs porque no se calientan y eso es porque supongo no reciben el pulso de disparo, ya que al momento de oprimir el botón de inicio deben de funcionar las electro-válvulas de llenado y el motor debe de calcular el peso haciendo unos giros, pero nada de esto sucede. por favor orientame por donde le checo, o será el microprocesador? Mira no soy un experto en electrónica pero se reparar televisores y otros electrodomésticos, pero esla primera vez que me topo con una lavadora (lo menciono porque a una persona le contestaste que si no sabe de esto no le podías ayudar)el modelo de mi lavadora es Samsung WA 11D3 y por cierto a esta tarjeta no le encuentro el transformador(como te dije anteriormente es parecida más no igual a la que tu presentas)

fallaselectronicas- juan luis dijo...

eduardo, lo primero... enciende la lavadora? lo puedes programar? que aparece en la pantalla? que haz revisado? que haz cambiado? tienes voltajes en el regulador de 5v? cuantos voltios tienes en la entrada de la fuente?

Anónimo dijo...

Soy eduardo;Como mencioné en el primer comentario, la lavadora enciende y se pueden programar todas las funciones, Todo correcto,sin embargo, al presionar el boton de inicio/pausa, se queda como blokeada y ya no hace nada,los leds indicadores quedan encendidos y el display no muestra ningún código de error, solo el tiempo del ciclo programado.y ya unicamente funciona el botón de encendido/apagado. Revisé el presostato y los triacs y parecen estar bien,aunque pienso no les llega el pulso de disparo.En la fuente hay un dispositivo color negro que parece una galleta junto a una bovina (será el regulador o el inversor) voy a abrir esa parte y te informaré los voltajes.gracias

fallaselectronicas- juan luis dijo...

Eduardo, primero tienes que realizar descartes... el problema puede estar en el inversor, verifica si le esta llegando voltaje de polarización al mismo componente.
saludos

Anónimo dijo...

Buenas tardes, de nuevo soy eduardo, y quiero compartir con ustedes la solución al problema que comenté en mis anteriores comentarios:
La falla que tenía la lavadora era que al encender actuaba normalmente y se podían programar cada una de las funciones y programas de lavado, sin embargo, al presionar el botón de inicio/arranque,ya no hacía nada, quedaba blokeada y ya no respondía ninguna función y la pantalla no mostraba ningún error, solo funcionaba el botón de encendido/apagado.
Pues bien, revisé los triacs y algunos diodos de la fuente y estaban bien, yo había descartado el inversor, porque supuse que si encendía la lavadora y se podía programar, estaba funcionando correctamente, sin embargo por tu sugerencia chequé voltajes en varios puntos, y encontré que no le llegaba voltaje al relevador,pues tenía una resistencia de 100 K abierta, la cambié y la lavadora quedó trabajando perfectamente.
Gracias Juan Luis por haberme ayudado.

fallaselectronicas- juan luis dijo...

OK amigo... cualquier cosa aquí estaremos.
saludos

edgar jauregui dijo...

buenas noches tengo problemas con la misma tarjeta pero al conectar el 110 pues suena un sumbido y la tensión de salida es cero se cae tengo un corto pero no lo hubico medi los dioodos y estan bien para que por favor me ayude a resolver gracias

fallaselectronicas- juan luis dijo...

edgar, retira el transformador y verfica en que condiciones esta, seguido a ello esta el regulador de 5 voltios, así debes ir verficando donde podria esta la falla.
saludos

Anónimo dijo...

Buenas tardes,, Lavadora Samsung Modelo Wa11d3-wa10d,, les pongo la imagen de la terjeta que es identica a la mia (http://articulo.mercadolibre.com.ve/MLV-406191700-tarjeta-electronica-lavadora-samsung-modelo-wa11d3-wa10d-_JM)..resulta que mi tarjeta tenia un problema que no encendia me di cuenta que el capacitor azul grande que esta a un lado del display no servia lo cambie y todo funciono bien, duro una semana asi, hoy solo prende la tarjeta y puedes seleccionar cualquier funcion pero cuando le das clic a boton de play/pause no hace nada la lavadora ningun ciclo nada,, solo suena los bips cuando deleccionas algo pero la lavadora no hace nada.. alguna solucion.. este es mi whtaspp +52 16671799068 soy de mexico gracias

Anónimo dijo...

Hola..soy jose ibarra de nayarit, mexico....me llego al taller una lavadora easy digital,...solo gira hacia un lado y enrreda la ropa...no lava bien....todo lo demas funciona perfecto...cres que ande mal algun triac? Saludos y gracias de antemano

fallaselectronicas- juan luis dijo...

puede ser uno de los triac o el inversor que da el pulso a los triac, o derrepente una de las resistencias de esta zona.
saludos

Anónimo dijo...

ok...gracias...ya estoy suscrito...boy a probar y te comento.

Anónimo dijo...

ola...perdona las molestias....soy jose ibarra de nayarit, mexico.................
me llego al taller una lavadora digital easy...el problema es que en cuanto la conecto a la energia...se activa el selenoide...la programo para lavar...y solo intenta girar unas 3 veces y despues se para...creo que por tener activado el selenoide...me podrias alludar para reparas esta tarjeta?....saludos...

fallaselectronicas- juan luis dijo...

José, no tienes que pedir disculpa ni tampoco es ninguna molestia que pidas ayuda, para estamos.
en cuanto a tu falla... desconecta el selenoide y programa la lavadora y ve que sucede... si trabaja sin problema, quiere decir que solo eso es tu falla.
es posible que el triac que polariza este selenoide esta cruzado, para ello sigue el cableado desde el selenoide hasta el triac y verifica si es eso tu falla.
saludos

yolymont dijo...

Hola Juan Luis, me llamo Yolanda de Guatemala, fijate que mi lavadora es samsung WA14R3 y la palanquita de la puerta se trabo en el tambor a la hora de centrifugar y comenzo a hacer una tembladera terrible que pense se iba a desarmar y después de eso ya no funciona normal, esta loqueando, los botones no están funcionando normal, sale el error Ul y El, aveces prende asi de rapido y otras no enciendo y dejaron de funcionar algunos botones.
Ayudame porfavor.

fallaselectronicas- juan luis dijo...

Yolanda, si esa palaquita que va hacia el tambor de ropa se pego y se deformó, tienes que cambiar con otro en buen estado... este es el sensor de vibración.
revisa tus templadores si estan bien.
saludos

Anónimo dijo...

ni nombre es luis carlos...tengo una lavadora sansumg que tenia la bomba de drenaje quemada y la cambie, pero ahora al darle la funcion de centrifugar dicha bomba no de activa, solo despues de unos segundos comienza a moverse pero el tambor se queda frenado, solo se mueve la parte del fondo, hice mediciones y no le esta llegando voltages a la bomba ni al drain, destape la targeta por la parte trasera con ayuda de una cuchilla, y le quite la silicona, y encontre un triac que va conectado a la salida que conecta con la bomba, dicho triac de superficie o smd esta en corto, pero no se puede ver la referencia para efectuar el reemplazo, seria tan amable de guiarme en esta falla ¿ cual referencia de triac le puedo colocar? ¿ que otras mediciones debo realizar antes de colocar el reemplazo?..... en el ciclo de lavado tampoco suelta el tambor.....de antemano muchas gracias por su atencion

fallaselectronicas- juan luis dijo...

Luis, puedes colocar cualquier triac solo busca la poseción como acomodarlo, como es bomba no necesitas de mucho amperaje... tengo un tema sobre esta falla que la semana que viene lo publico, espero que ya hayas solucionado tu falla cuando publique el que estoy haciendo. revisa los demas voltajes de drain.
saludos

Martin Camacho Gomez dijo...

buena noche señor juan luis...tengo una tarjeta samsung wb 183 que no encendía..se cambió el botón pulsador...ahora me bloquea la tarjeta cuando va a centrifugar y muestra un código de error D E.
Sé que puede tener que ver con el sensor de nivel por eso he probado la máquina vacía porque me dice que tengo que acomodar la ropa. ¿Qué puede estar fallando? soy martin desde colombia...¡podría explicarme por favor? gracias...

fallaselectronicas- juan luis dijo...

Martin, los errores dE tienen que ver con la tapa o puerta, no con el nivel de agua... el error esta en ingles y dice: dE=door error.
saludos

Armando Deleg dijo...

Hola Soy Armando de Ecuador, tengo una lavadora samsung y al inicio no centrifugaba, luego ya no se prende el tecnico me indica que es la tarjeta que esta en corto y que el no repara y una tarjeta de respuesto es media lavadora, ahora favor indicarme en que parte de la tarjeta puede pasar este corto segun los sintomas indicados

fallaselectronicas- juan luis dijo...

Armando, es posible que te este pasando lo mismo que a esta tarjeta del post.
haz la siguiente prueba: retira todos los botones o pulsadores de la tarjeta y coloca dos cablecillos al encendido como para hacer un puente instantaneo (un toque). si enciende es por que esta mal tu botonera y solo es cuestión de cambiar lo botones o pulsadores.
saludos

Jose dijo...

Hola amigos mi nombre es Jose tengo problemas en la tarjeta de mi lavadora marca Samsung modelo WB24K2 la cual al conectarla hace un zumbido que proviene del buzzer, desde ese momento la lavadora dejo de encender, probe desconectando todos los pulsadores para ver si estaban fallando pues ya tuve problemas anteriormente con uno de estos pero igual no funciono.

fallaselectronicas- juan luis dijo...

jose, me imagino que haz retirado todos los botone?
retira el inversor y vuelve a probar, ese zumbido también lo origina el IC de nivel de agua.
saludos

Sadi RAMIREZ SANTOS dijo...

hola soy said desde Colombia, tengo una lavadora samsung, al comienzo empezó lavando hasta donde comenzaba a centrifugar, después se apagaba y prendía sola, estaban las funciones desordenadas y luego no volvió a prender, creo que es la tarjeta pero no se cual es el orden para empezar a revisar la tarjeta, que es lo mas común que se puede dañar con el tiempo, mi cuales son los voltajes de cada puerto de conexión de la tarjeta.
agradezco de antemano su colaboración.
cordial saludo.....

Jose dijo...

Hola Juan Luis, te agradezco por tu repuesta, no te pude responder oportunamente pues tuve problemas con mi otra cuenta. Te confirmo que si retire todos los pulsadores, y siguiendo tus sugerencias retire el inversor pero aun así la falla persiste, en cuanto al IC de nivel de agua que mencionas la verdad no tengo idea de cómo identificarlo y esperaba que dieras una pista de su ubicación en el circuito. Me despido cordialmente de ti agradeciéndote nuevamente por tu respuesta.

fallaselectronicas- juan luis dijo...

Said, el post te da nociones por donde empezar con tu revisión... leelo e interpretalo, lee también los comentarios allí encontrarás mucha información.
saludos

fallaselectronicas- juan luis dijo...

Jsé como recomendación entonces es mejor que busques ayuda en una persona con mayor conocimiento... el problema es que si no tienes la experiencia será difícil que continues.
saludos

fallaselectronicas- juan luis dijo...

Jsé como recomendación entonces es mejor que busques ayuda en una persona con mayor conocimiento... el problema es que si no tienes la experiencia será difícil que continues.
saludos

yaneth daza dijo...

buenos dias, quisiera q me ayudara por favor tengo una lavadora y secadora sansun modelo;WD7102RBW, prende un solo leet y no llene,no centrifuga;no vota ni lava,saque la targeta pero no e podido provar.le agradesco se respuesta.....

fallaselectronicas- juan luis dijo...

yaneth, tal parece que esta mal la tarjeta... es mejor que busques ayuda profecional... no creo que tengas el conocimiento para repararlo.
saludos

ing. jairo espinoza dijo...

hola tengo una lavadora samsung wa14m7 el problema es que cuando le pongo el ciclo no envia voltaje a los triacs y en ocaciones me indica el error 1E quisiera que me ayudaran
saludos

fallaselectronicas- juan luis dijo...

Jairo, el error 1E,esta ligado al nivel de agua, y este a su vez puede ser posible que tenga los conectores de dicho dispositivo sulfatados, uno de los cables (uno de los 3)este abierto... o quizá esta mal la tarjeta electrónica, debido que este nivel de agua esta directamente conectado aun IC que hace este proceso.
explica más sobre tu falla o has las primera pruebas y seguimos.
saludos

Roberto Marañón dijo...

Hola, Soy Roberto Marañón.
Tengo una lavadora Samsumg WA15RA, y de momento ya no encendio. Supongo que pueden ser los fusibles, estos donde los puedo localizar para cambiarlos? Gracias

fallaselectronicas- juan luis dijo...

Roberto cuando esta mal a ese extremo te recomiendo que lo revise un técnico... puede empeorar el problema. si no me equivoco este modelo de lavadoras salieron con un microprocesador SMD de muy mala calidad y cuando se apaga es porque este IC se cruza.
saludos

×·«¤´¯`·.»¤ραяα яєєиαмoиzαятє¤«.·´¯`¤»·× dijo...

Hola, soy Miguel de Cholula, Puebla, Mexico, Tengo una lavadora SAMSUNG WA-11D, me ha trabajado sin problema durante 2 años, pero empezo la temporada de lluvias, y de momento un dia ya no quiso funcionar el boton play/pause, hice lo que dice el blog y arregle el boton, verificando que funcionara al cambiarlo por otro de la misma lavadora, el problema es que sigue sin funcionar el play/pause, la barra de led, no me marca ningun error, y todos los demas botones funcionan y cambian sus funciones sin problema, pero no enciende el ciclo de lavado, gracias de antemano.

×·«¤´¯`·.»¤Franconshmirtz, malvados y asociados¤«.·´¯`¤»·× dijo...

Y ya tambien hice un puenteo con un cable para probar que no halla quedado mal el boton y tampoco jala... Gracias nuevamente

fallaselectronicas- juan luis dijo...

definitivamente el problema esta en la tarjeta... tienes que hacer un testeo desde el boton hasta el micro, en alguna parte se te esta bloqueando el pulso.´
saludos

roberto carrasco celi dijo...

hola mi nombre es roberto io tengo un problema con mi lavadora sansung, primero la lavadora no encendía la revise y me di cuenta que en la tarjeta electrónica el regulador de tensión (7805) estaba en corto entre el común y la salida ; luego de eso la probé , ahora enciende ni bien la conecto a la corriente pero aparece OE y si la quiero programar sigue ese mensaje ahí; luego volví a revisar la tarjeta electrónica y encontré un componente en cortocircuito cerca al regulador , pero no lo logro reconocer; y tiene las siguientes características :es de color negro pareciera que esta hecha de carbón la verdad parece un diodo pero no lo es por que no tiene ninguna indicación , es mas no tiene ningún dato para poder encontrar un repuesto por favor necesito ayuda . gracias

fallaselectronicas- juan luis dijo...

roberto, si puedes sacar imágenes a ese componente gustoso te puedo ayudar, las imágenes las puedes enviar a mi correo, los datos están al final.
necesito también el modelo de la lavadora.
saludos

Noelia go dijo...
Este comentario ha sido eliminado por el autor.
Ivan Cohen dijo...

hola me llamo ivan me gustaria saber que silicona uso pra reparar las tarjetas de las lavadoras y como aplicarla gracias

fallaselectronicas- juan luis dijo...

Ivan, por la parte de arriba puede usar silicona en barra, de las que se derrite con calor.
por la parte de abajo de la tarjeta, puedes usar barniz en spray o barniz de uñas (esmalte).
saludos

Noelia go dijo...

e olvidaba también estoy revisando otra lavadora una electrolux cuando llena el tambor se. Vacía el dueño le avia puesto una llave de paso y cuando la lavadora llenaba la cerrava la llave de paso para que llene dice que sin llave de paso se vacía y cuando desagota. Abre la llave de paso para que logre desagotar lo que yo pensaba hera revisar la bomba de desague

Pedro Rosas dijo...

Buenas Tardes, Tengo una lavadora Samsung WA15X7CDP de 13 Kg.
el problema que tengo es que apenas oprimo el boton de encendido ya esta cayendo agua a la tina, luego pongo las funciones de lavado, enjuague y centrifugar y sigue saliendo el agua.

Bueno la desarme y sucedio lo siguiente:

*verifique que las electrovalvulas estan bien , el conecto de agua fria que va en la electrovalvula, las probe en las 3 electrovalvulas y llega eletricidad constantemente sin haber iniciado ningun proceso.
*lo otro que se logro identificar es que cuando apenas pongo prender la electrovalvula deja pasar agua, pero cuando pongo la funcion de lavado y comienza a llenar la tina jala con mayor presion el agua.

fallaselectronicas- juan luis dijo...

Noelia, tanto la entrada como la salida son dos cosas distintas.
mientras esta llenando el agua desconecta la valvula de entrada de agua y verifica si se corta la entrada, si se corta es porque esta mal la tarjeta... pero si no se corta es porque esta mal la valvula.
en cuanto a la bomba de agua es necesario sustituirla para esta estar seguro si esta mal.
saludos.

Pedro, realiza la primera prueba de Noelia. de esa manera sabrás si esta mal la valvula o la tarjeta.
saludos

Edu D dijo...

Buen dia,

Tengo una lavadora Samsumg WA17W7, el piso se mojo y desde entonces no funciona me da un error 1E, segun el manual dice que: rebosa (agua), y se da cuando no termina de centrifugar.

Cuando la conecto me da el error y arranca el motor de drenado y asi se queda.

La destape y puse a secar el motor de drenado y sus partes pero me sigue dando el problema.

Si me pueden dar alguna luz, se los agradeceria mucho.

saludos

fallaselectronicas- juan luis dijo...

Edu, este error esta ligado al nivel de agua... es un dispositivo que se encuentra en la parte de atrás de la lavadora, por donde ingresa agua. es como un OVNI que tiene conectada una manguera hacia la tina de ropa.
sustituyela y comentas
saludos

Miguel dijo...

Hombre, 100 puntos, muchas gracias por todo, un gran saludo desde BOlivia!!! Gracias por la ayuda!!!!

alfredo arroyo dijo...

hola buenas noches tengo una lavadora samsung
WA11D3 en un principio dejo de prender los led de nivel de agua y problemas para pasar de ciclos, ahora ya no prenden los de agua fria o caliente no pasa el agua, si prende pongo que inicie y no hace nada.
solo prendida se escucha un ruido al interior de los controles como corto, y al ponerle inicio se quita ese ruido , hace otro pero menos ruidoso pero no trabaja, yo no tengo idea de reparacion de lavadoras, pero la desarme y tengo la tarjeta en mi mano, cres que sea la tarjeta o que me recomiendan, de antemano muchas gracias a todos por leer este post Saludos.

fallaselectronicas- juan luis dijo...

Alfredo, tal parece que la falla esta en tu tarjeta... puedes llevarlo a un técnico para que lo solucione.
saludos

Juan Carlos Pacheco Luna dijo...

Hola Juan Luis buenas noches soy Juan Carlos de México, tengo un problema con una lavadora samsung tipo WA17A3 encederla permanece funcionando solo 15 segundos depues aparece en el display 1E y no hace nada mas.... Si te apresuras a programar el ciclo de lavado funciona la bomba de drenado y se apaga segundos mas tarde espero puedas ayudarme con mi problema, de antemano muchas gracias. Un abrazo...

fallaselectronicas- juan luis dijo...

el error 1E esta asociado al sensor de agua. es un dispositivo que va en la parte de atrás de la lavadora por donde ingresa el agua... lo puedes ubicar por que es como un "OVNI" que va conectado con tres cables por lo general de: violeta, celeste, naranja.
este dispositivo también esta conectado con una manguera hacia la tina de ropa.
saludos

Juan Carlos Pacheco Luna dijo...

Gracias por el dato mi querido Juan Luis mañana cambio el "OVNI" y te comento que pasó, muchas gracias...

Nixon Torres dijo...

TENGO PROBLEMAS CON MI LAVADORA SANSUMG AL ENCENDERLA QUEDA PURO CENTRIFUGANDO POR UN TIEMPO DE UN MINUTO Y LUEGO SE APAGA,

fallaselectronicas- juan luis dijo...

Es posible que este mal el triac de bomba.
revisa también la tarjeta.
saludos

mario flores palmer dijo...

soy una persona autodidacta y aprecio mucho lo que haces al guiar a las personas para solucionar sus problemas,de ello he aprendido y ahora tambien arreglo lavadoras y eso le da beneficios a mi familia al haber otro ingreso,gracias y te deseo todas las felicidades

ricardo alvarez dijo...

hola mi amigo, te saludo desde acapulco, gro. mexico.. y quiero pedirte ayuda con el valor de unas resistenciaque estan abajo de donde se encuentran los triacs, justo a un lado del conector de cables, que presentas en tus fotos ya que una de ellas esta completamente quemada, y e buscado en internet y no e podido encontrar imagenes o informacion. mi lavadora es samsung, modelo wb10c1qm, y la tarjeta electronica es 10c1c8-04 FUSSY. te agradecere tu ayuda... saludos

ricardo alvarez dijo...

tambien si es posible pubkicaras unas fotos un poco mas amplias de la misma seccion de donde se encuantran los triacs,,para ver los valores de las resistencias que te comento. por tu ayuda muchas gracias

lbr dijo...

hola soy luis burgos tngo una lavadora samsung con error de 1e le cambie el presostato y sigue , al encender lo dejo unos segundos no presiono nada y igual marca el error , al principio un tecnico lo reviso y por ahorrarse unos dolares soldo unos capacitores ceramicos al presostato , arranco los conectores del presostato y tbm al seguro que tiene como palanquita , y ahora se ha sulfatado los cables a tal punto que para remplazar el presostato nuevo tube que lijar los cables y aun asi no cojia la soldadura nueva , ni cogio bien , de no ser el presostato, ni el cableado seria el inversor que esta en la placa ¿?....voy a cambiar el cableado y le comento , por favor respondame...DIOS LE BENDIGA

fallaselectronicas- juan luis dijo...

Tienes que ir descartando, no olvides cambiar el cable si lo vez muy sulfatado ya que el sulfato es capas de penetrar mucha distancia a través del cable.
saludos

jose torres dijo...

buenas tardes juan luis es jose torres de venezuela tengo una lavadora samsung daba E1 le cambie presostato ya no da el error pero no hace ningun siclo y las luces se quedan ecendidas agradesco su recomedacion en esta averia GRACIAS

jose torres dijo...

amigo juan luis es jose torres si note que el cableado esta roido por ratones al tal punto que pegaban unos cables con otros y tenian muchos sulfato reemplce los cables roidos pero igual no hace ningun siclo sera que estan muy sulfatados agradesco su apoyo amigo

fallaselectronicas- juan luis dijo...

jose, la falla que presenta tu lavadora es la misma que se explica en este post. la solución esta en este post, solo realiza la solucion que se da a esta tarjeta de la muestra.
saludos

jose torres dijo...

buenas tardes juan luis la lavadora ya hace los siclos de centrifugado y funciona la bomba pero cuando pero voy al siclo de lavado no funciona se quedan todas las luces del panel encendidas pero no lava dime que podrá ser mi amigo .Saludos

fallaselectronicas- juan luis dijo...

como te digo jose, la falla es parecida a la de esta post, la solucion esta siguiendo las pautas de este post.
saludos

Carina dijo...

Hola Juan Luis:

Se me ha roto la lamina externa del pulsador del ciclo de lavado y parece que se ha hundido, de modo que no funciona, todos los demás pulsadores están bien, tiene arreglo?. Gracias por tu respuesta. Carina

Joel Cuba dijo...

hola amigo sabe tengo una lavadora igual a este modelo y se me quemo los cables y la estoy reparando pero no se las conexiones de la plaqueta hacia los componentes ya sea la puerta el motor la entrada de corriente etc me gustaria saber como los conecto asus respectivos lugares desde ya muchas gracias

jose campines dijo...

hola el cabledo de mi lavadora fue dañado por ratones sera facil cambiarlo yo mismo sin tener que llevarla a servicio tecnico modelo sansumg wa17w7 el cableado es el que entra desde la toma corriente parte superior trasera de la lavadora hacia el cuerpo interno de la misma

fallaselectronicas- juan luis dijo...

casi siempre los ratones hacen su festín en esa parte. si tienes la voluntad, el criterio y las ganas, de seguro que lo haces tu mismo... solo tienes que aumentar los cables uno por uno.
saludos

jose de venezuela dijo...

Buen dia, Jose de Venezuela, mi lavadora samsung wa11 no centrifuga, hace todo el ciclo de lavado bien pero al llegar al paso de centrifugado no lo hace. El interruptor de la puerta este modelo no lo tiene , esta puenteada la señal, anteriormente funcionaba bien, es decir no es interruptor de puerta. Puentee las patas 1 y 2 del tiristor y el motor arranco, es decir el motor esta bien, cambie el tiristor pensando que estaba malo, pero no arranca el motor, quisiera saber si tienen el diagrama electronico para identificar la resistencia que alimenta la compuerta "gate" G del tiristor para verificar que tenga señal de activacion, quiero saber como medir el voltaje aplicado a la compuerta, es decir colocar el multimetro (cable rojo +) a la pata G y el cable negro del multimeto lo conecto adonde? donde esta el polo negativo de la fuente... gracias

fallaselectronicas- juan luis dijo...

jose, si esta trabajando en lavado, quiere decir que esta bien. que error te presenta la pantalla? funciona la bomba de agua? lo primero que tienes que ver es que funcione la bomba de agua y que la tina no tenga agua... programa en centrifugado cuando esta completamente vacio.
saludos

jose de venezuela dijo...

Buen dia Juan, gracias por tu respuesta, la bomba de agua funciona asi como tambien el freno o cluth que libera la tina, y la tina esta sin agua (incluso se puede girar con la mano), solo que no se si esta llegando la señal de activacion al tiristor o si el tiristor que le colocaron esta dañado, antes de descartar el tiristor quiero saber si le llega señal a la compuerta, para no sacar el tiristor y probarlo afuera y no hay ningun error en el display--- coloco el programa de centrifugado, se enciende la bomba y no centrifuga y asi pasan los 7 minutos de la programacion saludos

fallaselectronicas- juan luis dijo...

José, los tiristores a los que te refieres, no serán los triac que energizan al motor? tu problema no creo que sea eso ya que si trabaja en lavado e incluso el pulso del micro hay por que si funciona en lavado.. el problema puede ser otra cosa algun sensor.
debajo del plastico de la plataforma no ahy un interruptor magnetico?
saludos

jose de venezuela dijo...

buenos dias
-si me refiero a los triacs
-la lavadora tiene 2 triacs, uno para lavar y el otro para centrifugar
-el triac para energizar el motor para lavar funciona
-el triac para energizar el motor para centrifugar no funciona
-sensor o interruptor magnetico debajo de la tina no hay
-el unico sensor que tiene es el de nivel
-hice la prueba de solo centrifugado y con la tina vacia, sin agua, a menos que deba tener la señal inicial de nivel de agua como condicion para hacer el centrifugado, señal de nivel de agua como permisivo
-la bomba de agua funciona correctamente y el embrague o clutch (q aparece en diagrama electrico con el nombre de DRAIN MOTOR tambien funciona bien) ambos estan conectados en paralelo, se activan simultaneamente

por eso pienso que pueda ser la resistencia conectada a la compuerta (G) del triac, o una soldadura o en todo caso el IC que le da la señal al triac, no se me ocurre otra opcion gracias de nuevo
PD: descargue de internet (no recuerdo el portal de donde lo baje) 2 paginas de un manual de samsung, pag 13 y 14, diagrama electrico (SCHEMATIC DIAGRAM) y diagrama de la placa (PCB DIAGRAM) de una lavadora supuestamente el modelo wa11, me gustaria enviartelo para tu biblioteca y compartirlo con otras personas, como te lo envio?

fallaselectronicas- juan luis dijo...

José, al final tienes mi correo electronico a donde lo puedes enviar.
los dos triac sirven para el lavado, así que si esta funcionando bien el lavado, quiere decir que los triac están bien.
cuando lava al momento de girar a la derecha funciona el triac 1 y cuando gira a la izquierda funciona el triac 2.
envia fotos de la tarjeta junto al diagrama, para poderte ayudar.
saludos

Roy Luna dijo...

Buenas tengo una SAMSUNG modelo sw903fp y cuando prendo la lavadora, programo se pone a lavar defrente sin siquiera pedirme agua y al programar centrifugado se activa la bomba y se desengancha el engranaje dejando listo para el centrifugado pero nunca activa el motor.

fallaselectronicas- juan luis dijo...

es necesario que revisen la tarjeta electrónica y descartar si es all
i el problema.
saludos

fabian armero dijo...

Hola, tengo una lavadora samsung y cuando esta centrifugando en 10 minutos pasa de repente a lavar 35min Creo que se desprogramo. Me puedes decir que hacer?
Gracias

fallaselectronicas- juan luis dijo...

no creo que sea programación, puede ser el poste de desbalance, este se encuentra en la parte de atrás de la lavadora... se activa cuando la lavadora se sacude mucho. es necesario verificar si esta pasando esto.
comenta para seguir, saludos.

Rafael Moreno dijo...

tengo un problema con mi lavadora secadora samsung ag air wash 2009, se detiene en 12 minutos.

fallaselectronicas- juan luis dijo...

te sale algún error? que sucede en ese momento? es casi el tiempo que tarda en lavar, es posible que no evacue el agua por tal motivo se detiene. que pasa si colocas la manguera en una tina y retiras el agua? si soplas por la manguera de desague?
saludos.

claudiosp311 dijo...

Hola nuevamente: Soy Claudio y escribí hace un par de días porque tengo una lavadora Samsung Diamond Drum de 7,5 Kg la cual: lava, enjuaga, pero al momento de centrifugar, NO BOTA EL AGUA y por ende, no centrifuga.
Hice lo que me dijiste, eso de dejar en el suelo la manguera de la lavadora, pero no funcionó. Necesito que me orientes, para así saber si tiene problemas la tarjeta o es otra cosa. Además, probé la bomba directamente y funciona. ¿Qué hago???

claudiosp311 dijo...

Gracias por compartir tus conocimientos. Excelente Aporte el blog. :)

fallaselectronicas- juan luis dijo...

Claudio, justamente bajar la manguera no indica si esta obstruida o la bomba esta mal. en este caso como no sale el agüa por gravedad ya que bajaste la manguera al piso y, no sale agüa, quiere decir que la manguera esta obstruida.
retira el filtro de la bomba y fíjate si tiene suciedad, de lo contrario retira las mangueras y haz un sondeo.
debe haber algo el cual no le permite salir el agüa.
saludos, comenta para seguir.

Owuar Herrera dijo...

buenas mi lavadora samsung poseidon main se prende sola y da error de sentrifugado y de nivel de piso gracias...

fallaselectronicas- juan luis dijo...

Owuar, como presenta ese error, es decir que sale en la pantalla o como sabes que es ese error?
saludos.

Rocio Esther Sanchez Junchaya dijo...

tengo un problema con mi lavadora samsung de q casualidad me apoye en el tablero y creo q se activo la funcion de bloqueo quiero utilizarla y no se puede esta bloquedaaa prendeee pero no puedo usar ninguna funcion... Pido tu ayuda porfavor perdi el manual y no se como solucionar este problemaaa
saludos cordiales

fallaselectronicas- juan luis dijo...

Rocio, no necesitas ningún manual, en el mismo tablero viene la forma de desbloqueo... fíjate la forma de un candado y dice: "CHILD LOCK" solo aplasta los 2 botones que marca este candadito por 3 segundos.
si te sirvió esta información comenta para que otras personas se beneficien de ella.
saludos.

Hugo Perez Alcocer dijo...

Hola Juan Luis, tengo una lavadora Samsung WA15R3, empieza a funcionar normalmente pero en cualquier momento deja de funcionar y quedan todos los leds prendidos y ningun boton responde, alguna sugerencia por favor? Gracias

fallaselectronicas- juan luis dijo...

Si hugo, tienes que hacer lo que en este post se explica... la falla de la tarjeta es común en los Samsung y se manifiesta de esta manera... sigue la instrucción de este post y realiza lo que allí se dice.
saludos, comenta para seguir.

Rocio Esther Sanchez Junchaya dijo...

Ya lo intenteee pero nadaaa en el conteo de partida diferida me sale 01 conecto la lavadora y sale es numero aplasto los dos botones de desbloqueo y nada no funcionaaa se queda con el 01 en partid diferida no me permite usar ninguna funcion de la lavadora

fallaselectronicas- juan luis dijo...

Rocio, esa falla no es por protección de niño, lo que pasa es que la tarjeta esta bloqueada, te dejo un link de mi canal de youtube para que veas si es igual a tu falla:
https://www.youtube.com/watch?v=iGvmkPSZo_E
ayudate con este vídeo y este post, los dos tratan sobre esta falla.
saludos.

Juan Antonio Hernandez Mendieta dijo...

Hola tengo una lavadora centrifuga de una tina se le quemo el selenoide y se lo compre pero se le volvió a quemar me puedes ayudar

fallaselectronicas- juan luis dijo...

Juan, que marca y modelo es tu lavadora? a que llamas selenoide, es decir, cuál de los componentes?
saludos, comenta para seguir.

Juan Antonio Hernandez Mendieta dijo...

Es una lg el selenoide que mueve la polea que agarra para lavar y se jala para unir con otro engañe y secar

fallaselectronicas- juan luis dijo...

Juan, entonces te refieres al drain motor... el encargado de abrir el freno al momento del centrifugado. por lo general este dispositivos en los LG se alteran... tiene la forma de un triangulo unido al freno.
Saludos.

Aarón dijo...

Hola soy de México tengo una lavasecadora samsung el problema es que el display de mi lavasecadora esta mal no se ve bien las funciones las hace correctamente pero el display no muestra los números bien los muestra mochos incompletos, incluso algunas funciones como el de saber sí el agua está a cierta temperatura solo se que lo active por el sonido pero no se enciende

fallaselectronicas- juan luis dijo...

Aarón, esto tiene que ver con el display, lo que sucede es que al estar roto la mica del panel el agüa fluye y llega a la tarjeta electrónica... esto ocasiona que se sulfate las patas del display... la solución sería cambiar este dispositivo.
saludos.

Aurora Dominguez dijo...

URGENTE
Hola, tengo una lavadora samsung WA10D3 la cual al encenderla muestra en el panel un 04 y ningun boton de esta se marca lo cual impide que se pueda usar la lavadora, espero sus respuestas GRACIAS.

fallaselectronicas- juan luis dijo...

este es un claro fallo de la tarjeta electrónica... tiene que revisar un ténico.
saludos.

Martin Calvillo Paez dijo...

hola mi nombre es Martin Calvillo tengo un problema con una lavadora Samsung modelo WA15X7C el problema inicio cuando una rata daño parte de el arnes de los conectores de la tarjeta ya los solde y encendio solamente que se activo la valvula de llenado y la bomba de drenado y alos segundos se apagaron los leds y aparecio en el panel las letras OE tiene reparacion que puede ser tarjeta presostato bomba y/o otro componente le agradeceria su informacion gracias

Martin Calvillo Paez dijo...

hola de nuevo solde el arnes de el presostato y ahora pasa lo siguiente conecto la lavadora y oprimo el boton de encendido y enciende valvula de llenado y bomba drenado sin programar y al programar continua el mismo problema que puede ser tiene reparacion se puede reparar ya no despliega ninguna informacion en el display

Martin Calvillo Paez dijo...

despùes de unos minutos de estar funcionando se apaga de hecho se puede programar pero continua con la misma falla y se apaga me pueden ayudar gracias

fallaselectronicas- juan luis dijo...

Cuanndo esta lavadora tiene problemas en la tarjeta, presenta la falla OE y por lo general esta en el IC de nivel de agua. haz una prueba de banco, es decir, retira de la lavadora y conecta directo colocando solo los sensores.
saludos.

victor manuel fernandez lopez dijo...

Hola,Juan Luis es un gusto saludarte,mi pregunta es sobre una lavadora Samsung modelo sw-903fp cuando se programa en cualquier nivel de agua ,llena agua, lava,bota el agua,hasta ahi va bien,pero cuando tiene que llenar nuevamente para el enjuague se queda la tarjeta parpadeando.que componente me recomiendas revisar,por que cuando la programo por separado trabajan todas las funciones incluso la centrifuga.Gracias de antemano por su respuesta .Bendiciones

jesus barradas dijo...

jesus
hola juan luis tengo una lavadora samsung de 14 kg modelo WA1635D0 la cual le
prenden los focos parpadeando y hasta el del display y tiene el sonido de la alarma como si estuviera gangosa, pero aun asi trabaja; sera la tarjeta?

fallaselectronicas- juan luis dijo...

segun como mencionas puede ser la tarjeta electrónica, o quizá se esta activando algun sensor.
saludos.

jesus barradas dijo...

buen dia juan luis, que sensor seria el que se esta activando? o que prueba tendria que hacerle a la tarjeta para identificar la falla?

claudio dijo...

Hola, soy Claudio, de Argentina. Tengo un lavarropas samsung wa13r3, y no centrifuga.
Hace todo, carga agua, lava, desagota, pero no centrifuga.(el ciclo termina sin errores).
Comprobe que al momoento de centrifugar desagota, se desacopla el freno, pero en ningun momento gira el motor. Viendo esto, comprobe que al momento de centrifugar, no hay tension en la salida de la placa que va al motor.(la placa se ve bien, sin elementos a la vista dañados).
Alguna ayuda, por favor

fallaselectronicas- juan luis dijo...

Jesus no entiendo cuál es tu falla? es una lavadora o refrigeradora?

claudio, es necesario hacer un diagnostico a la tarjeta electrónica, revisar si le llegan los pulsos al inversor desde el micro y si este continua hasta llegar al triac.
el problema es netamente, tarjeta... la ideas es revisar donde especificamente.
saludos.

claudio dijo...

Gracias por responder, cuando tenga novedades te las comunico.

claudio dijo...

Hola, medi en el inversor, entre tierra (pin 8) y la entrada 2 tension, cuando lava, pero nada cuando tiene que centrifugar; igual me pasa cuando mido la tension en la entrada 3.
No tengo el circuito, pero esto supone que el micro esta mal?, o puede ser algun otro elemento

fallaselectronicas- juan luis dijo...

sigue el pulso hasta el micro y verifica si te esta enviando ese pulso de lo contrario puede ser el pequeño amplificador antes del inversor. suelen abrirse resistencias de 150 ohmios en la tarjeta, justo en la posesión que te menciono.
saludos.

claudio dijo...

Hola, Juan Luis, he encontrado una resistencia de 2700 ohmios abierta. Es la que va a la entrada de un optoacoplador. Voy a reemplazarla y veo. Espero que el opto este bien.

fallaselectronicas- juan luis dijo...

ok amigo, cualquier cosa comenta para que sirva a más personas.
saludos.

Publicar un comentario en la entrada


CONTACTENOS

Celulares:

NEXTEL: 51*424*2689

Movistar: 99-980-7729

Claro: 986-111-674


USAR EL CORREO ELECTRÓNICO SOLO PARA ENVIAR FOTOS E IMÁGENES... MAS NO, PARA COMENTARIOS.

Email: sediart(arroba)hotmail.com

LIMA --PERÚ
